Máy Cắt Dây Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Gia Công Cơ Khí

23/07/2026

Máy cắt dây

[BÀI 1] Máy Cắt Dây Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Gia Công Cơ Khí

1. Máy cắt dây là gì?

Máy cắt dây (tiếng Anh: Wire-cut EDM) là một dạng máy gia công tia lửa điện (EDM) sử dụng một sợi dây kim loại mảnh (thường là dây Molybdenum hoặc dây đồng) làm điện cực để cắt các vật liệu kim loại có độ cứng cao theo hình dạng mong muốn.

Khác với các phương pháp gia công cơ khí truyền thống như tiện, phay, bào; máy cắt dây không dùng lực cơ học trực tiếp để phôi bào vật liệu mà dùng năng lượng bóc tách của tia lửa điện sinh ra giữa dây cắt và phôi.

2. Cấu tạo cơ bản của máy cắt dây CNC

Một hệ thống máy cắt dây chuẩn bao gồm các bộ phận chính sau:

  • Thân máy & Bàn máy (Bàn X, Y, U, V): Định vị và di chuyển phôi chính xác theo tọa độ đã lập trình.

  • Hệ thống di chuyển dây (Lô quấn dây): Giữ cho dây cắt luôn di chuyển liên tục với độ căng ổn định.

  • Nguồn xung điện (Generator): Cung cấp các xung điện cao tần tạo ra tia lửa điện để cắt vật liệu.

  • Hệ thống dung dịch tưới nguội (Dầu/Nước cắt dây): Làm mát vùng cắt, rửa trôi phoi mạt cơ khí và cách điện môi.

  • Hệ thống điều khiển CNC: Máy tính thu nhận file bản vẽ (DXF, NC…) và điều khiển chuyển động tự động.

3. Nguyên lý hoạt động của máy cắt dây EDM

Quá trình cắt diễn ra dựa trên nguyên lý ăn mòn do tia lửa điện:

  1. Dây cắt (điện cực âm) và phôi gia công (điện cực dương) được đặt gần nhau nhưng không tiếp xúc trực tiếp (có khoảng cách khe hở tia lửa điện).

  2. Dung dịch môi trường cách điện (dầu/nước chuyên dụng) được tưới liên tục vào vùng cắt.

  3. Khi cấp nguồn điện xung cao tần, dòng điện ion hóa dung dịch và phóng ra tia lửa điện nhiệt độ cực cao làm nóng chảy và bốc hơi kim loại tại vị trí cắt.

  4. Dây cắt di chuyển liên tục theo biên dạng lập trình để tạo ra chi tiết cần gia công.

4. Ưu điểm vượt trội của máy cắt dây trong sản xuất

  • Gia công vật liệu siêu cứng: Có thể cắt tốt các loại thép đã qua nhiệt luyện, hợp kim cứng …

  • Độ chính xác cao: Độ sai số cực nhỏ, đáp ứng hoàn hảo yêu cầu chế tạo khuôn đột dập, khuôn nhựa.

  • Cắt được biên dạng phức tạp: Dễ dàng cắt các góc nhọn, rãnh hẹp, lòng khuôn rỗng mà dao phay không làm được.

  • Không làm biến dạng phôi: Do không chịu lực cơ học tác động trực tiếp.

5. Mua máy cắt dây uy tín, chất lượng ở đâu?

Nếu bạn đang tìm kiếm giải pháp máy cắt dây CNC chất lượng cao cho xưởng cơ khí, Công ty TNHH Sản xuất, Thương mại và Dịch vụ An Phát Linh An là địa chỉ tin cậy hàng đầu.

Máy cắt dây

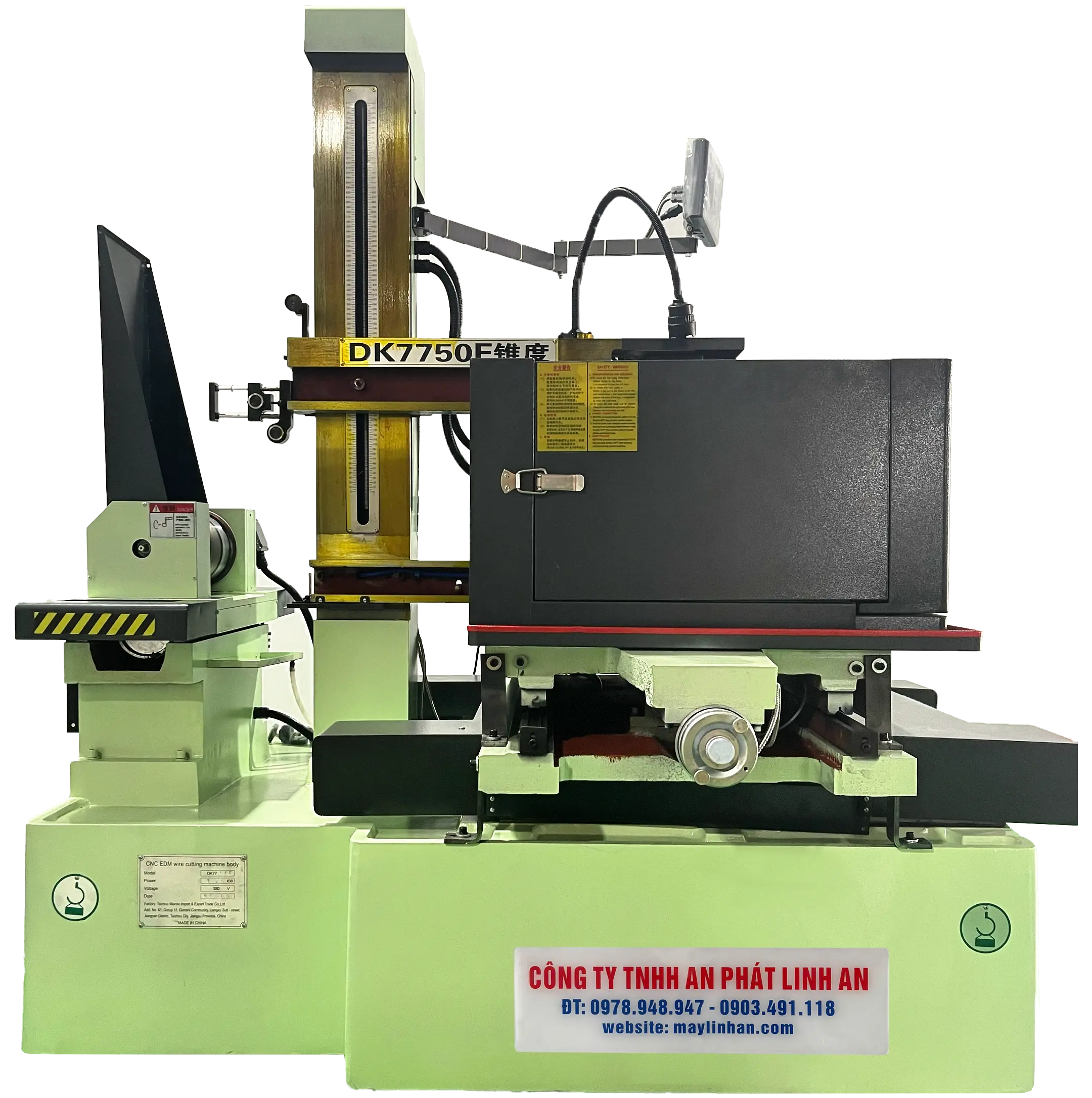

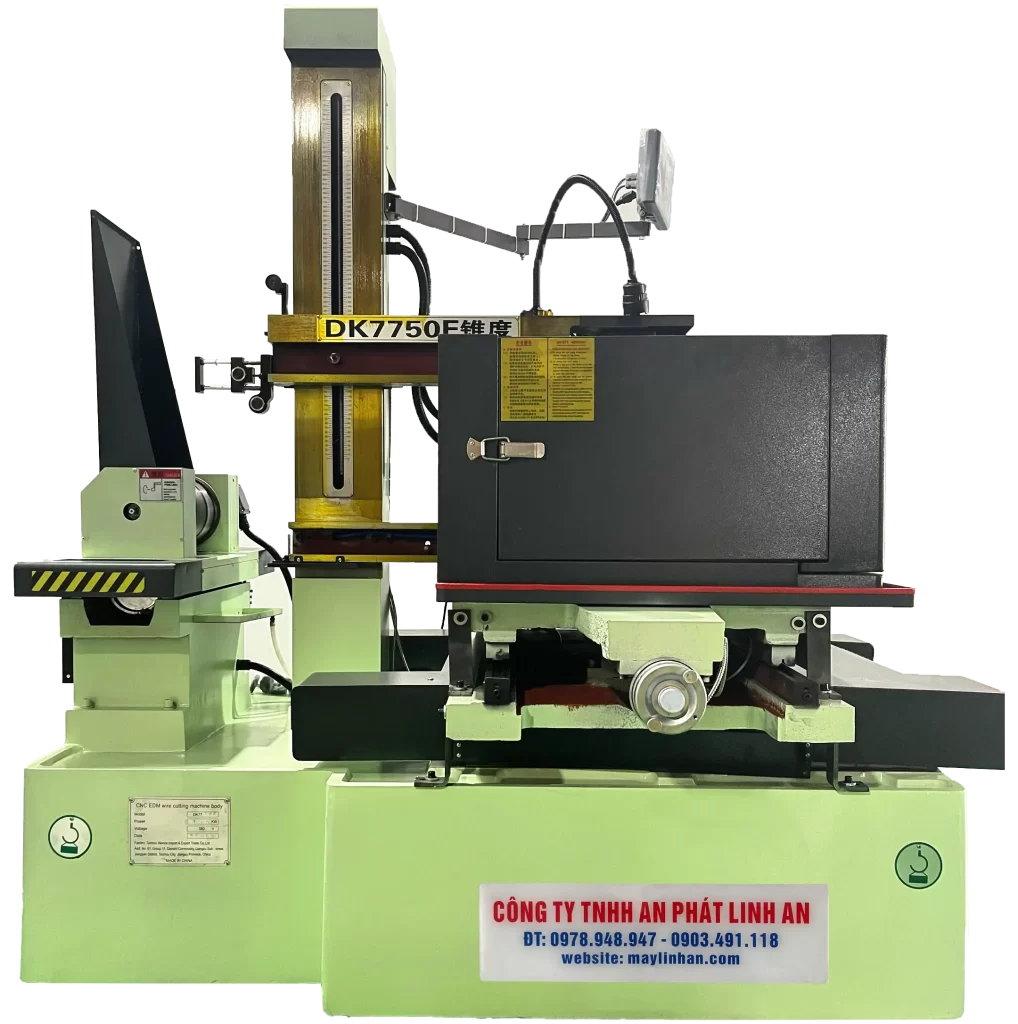

Máy cắt dây DK7750F
Máy cắt dây

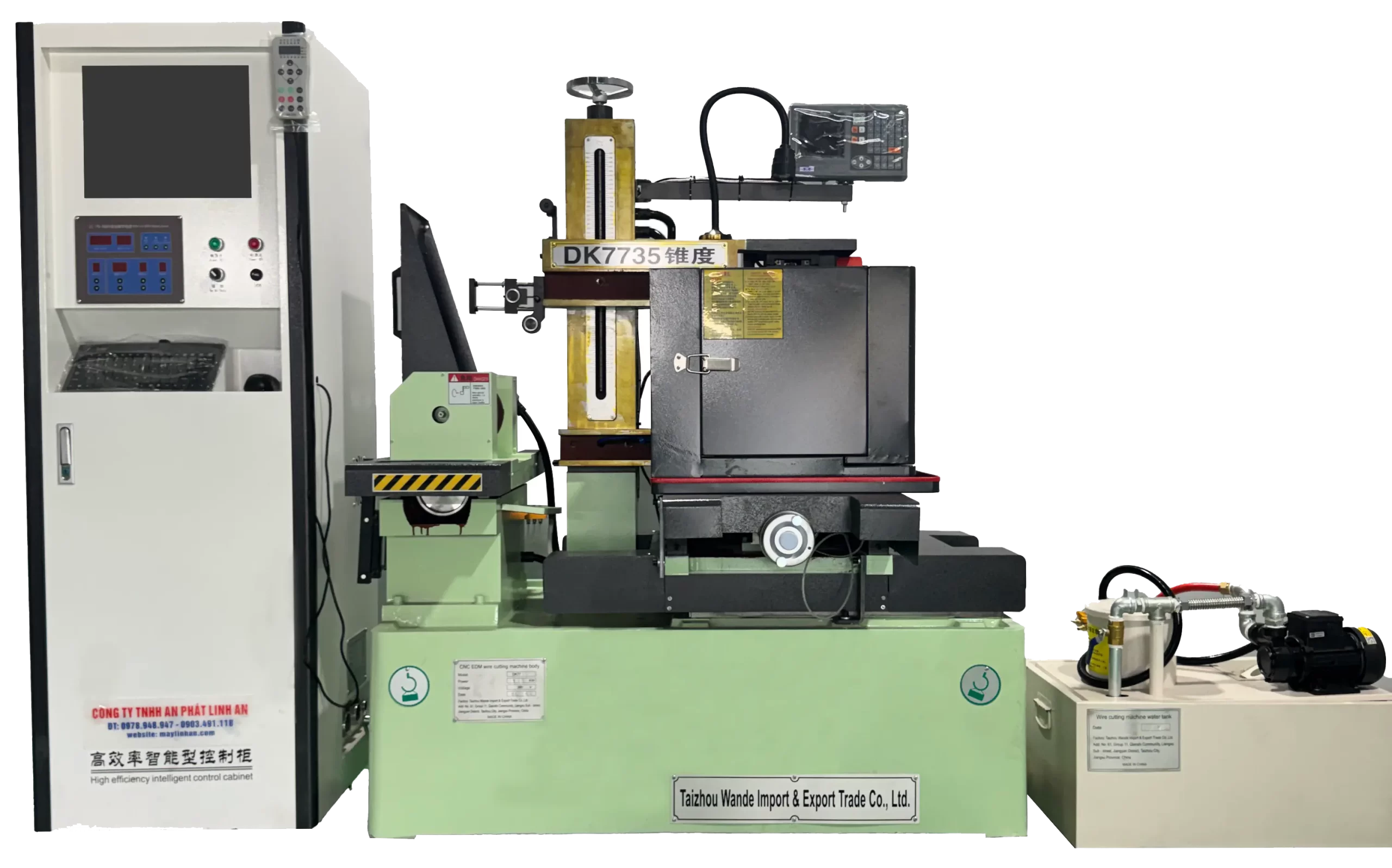

Máy cắt dây DK 7735

  • Sản phẩm đa dạng: Cung cấp đầy đủ các dòng máy cắt dây (như DK7735, DK7745, DK7750F, DK7763, DKLA7735, DKLA7745 ), máy xung điện EDM, máy taro…

  • Kinh nghiệm lâu năm: Đội ngũ kỹ thuật hơn 14 năm kinh nghiệm sẵn sàng hỗ trợ 24/7.

  • Hệ thống cơ sở:

    • CS1: 341 ĐT72, Dương Nội, Hà Đông, Hà Nội

    • CS2: 356 Xa lộ Hà Nội, Khu phố 13, Long Bình, Đồng Nai

  • Hotline tư vấn/Báo giá: 0901.784.288
