Máy cắt dây CNC | Giải Pháp Gia Công EDM Chính Xác, Tối Ưu Năng Suất Xưởng Cơ Khí

20/08/2026

Máy cắt dây CNC | Giải Pháp Gia Công EDM Chính Xác, Tối Ưu Năng Suất Xưởng Cơ Khí

Máy cắt dây CNC (máy cắt dây tia lửa điện EDM) là thiết bị công nghệ cao không thể thiếu trong ngành gia công cơ khí chính xác và chế tạo khuôn mẫu. Nhờ cơ chế bóc tách vật liệu bằng tia lửa điện sinh ra giữa dây cắt và phôi, máy dễ dàng xử lý các chi tiết có biên dạng phức tạp, lòng khuôn sâu, các rãnh siêu nhỏ cũng như các loại thép đã qua nhiệt luyện có độ cứng cực cao.

Công ty TNHH Sản xuất, Thương mại và Dịch vụ An Phát Linh An mang đến các giải pháp Máy cắt dây CNC thế hệ mới với kết cấu khung bệ vững chắc, độ ổn định cao và khả năng gia công chính xác ở mức vi mô cho xưởng sản xuất của bạn.

1. Ưu điểm nổi bật của máy cắt dây CNC

  1. Gia công mượt mà vật liệu siêu cứng & Biên dạng phức tạp

    • Cắt dễ dàng các loại thép làm khuôn cứng như SKD11, SKD61, HPM, hợp kim Vonfram, Carbides… mà phương pháp phay/tiện cơ khí không thể thực hiện.

    • Tạo hình chuẩn xác các bánh răng, rãnh hẹp, góc nhọn và các đường cong dị hình theo đúng bản vẽ lập trình CAD/CAM.

  2. Động cơ điều khiển chính xác & Vận hành mượt mà

    • Trang bị tùy chọn động cơ Step Motor lực kéo cao hoặc hệ thống AC Servo phản hồi vòng kín, giúp các trục X, Y, U, V di chuyển êm ái, loại bỏ hiện tượng mất bước khi cắt tải nặng.

  3. Độ chính xác vi mô & Độ bóng bề mặt ấn tượng

    • Dung sai gia công cắt vuông đạt L 0.005 – 0.01 mm, đáp ứng hoàn hảo các yêu cầu ghép nối khuôn dập, khuôn ép nhựa đòi hỏi độ khít tuyệt đối.

    • Khi thực hiện công nghệ cắt nhiều lần (cắt 3 – 4 lần), độ nhám bề mặt đạt L 1.2 Ra.

    • Tốc độ cắt nhanh nhất ở lượt cắt đầu tiên đạt G 150 – 240 mm2/phút, rút ngắn đáng kể chu kỳ sản xuất.

  4. Hệ thống điều khiển AutoCut & Tối ưu hóa vận hành

    • Phần mềm điều khiển AutoCut thông minh giao diện trực quan, kết nối linh hoạt qua cổng USB, LAN, RS232, giúp kỹ thuật viên dễ dàng thao tác và quản lý chương trình gia công.

2. Phân loại Model & Ứng dụng thực tế

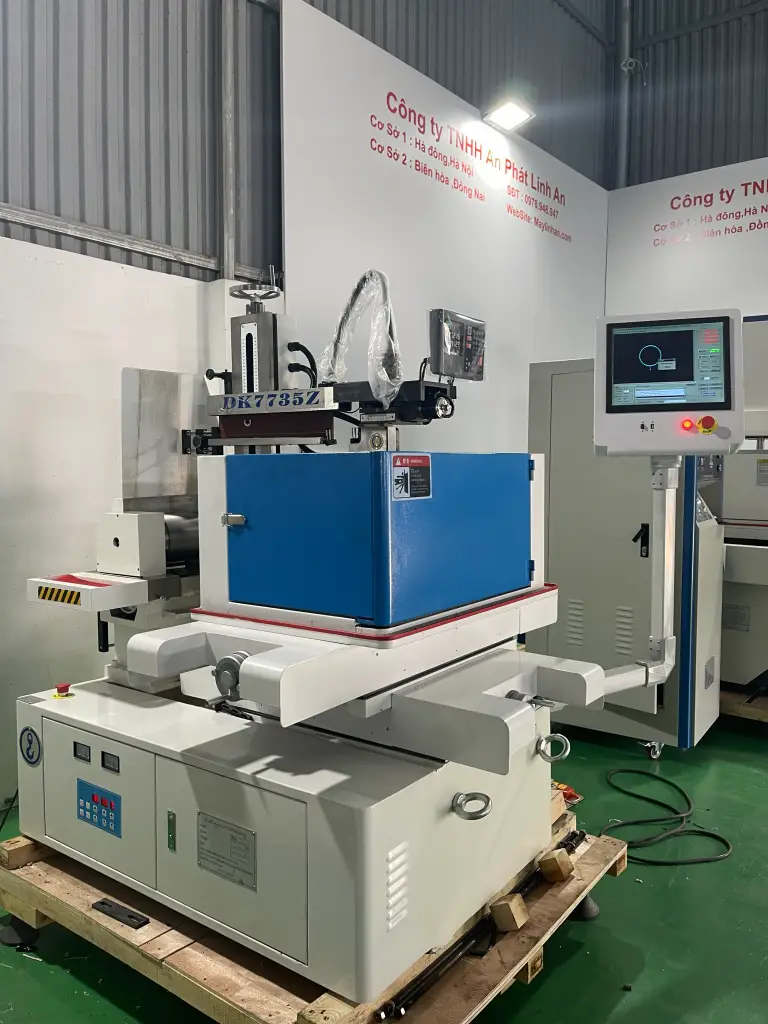

  • Các dòng máy tiêu biểu: Máy cắt dây tủ liền thân AC SERVO (JLSF320, JLSF400, JLSF500) và các dòng máy cắt dây EDM CNC tiêu chuẩn (DK7735, DK7745, DK7750F, DK7763F).

  • Ứng dụng thực tế:

    • Chế tạo khuôn dập chính xác, khuôn ép nhựa, khuôn đúc áp lực.

    • Cắt phôi bánh răng, linh kiện máy công nghiệp, đồ gá (jig) và các chi tiết máy siêu chính xác.

    • Cắt phôi kim loại cứng sau nhiệt luyện có độ cứng từ 45 – 65 HRC.

3. Bảng thông số kỹ thuật chi tiết

THÔNG SỐ CHỦ YẾU MODEL JLSF320 / DK7735 MODEL JLSF400 / DK7745 MODEL JLSF500 / DK7750F
Hành trình gia công Y x X (mm) 320 x 400 400 x 500 500 x 630 (800)
Hành trình trục U, V (mm) 30 x 30 (60 x 60) 30 x 30 (60 x 60) 30 x 30 (60 x 60)
Kích thước bàn làm việc (mm) 500 x 720 600 x 820 700 x 1000
Chiều cao cắt tối đa (mm) 250 – 400 250 – 400 300 – 600
Trọng lượng phôi lớn nhất (kg) 400 500 – 600 800
Động cơ điều khiển Step Motor / AC Servo Step Motor / AC Servo Step Motor / AC Servo
Dung sai gia công L 0.005 – 0.01 mm L 0.005 – 0.01 mm L 0.005 – 0.01 mm
Độ nhám bề mặt (cắt 3 lần) L 1.2 Ra L 1.2 Ra L 1.2 Ra
Tốc độ cắt 1 lần nhanh nhất G 150 – 240 mm2/phút G 150 – 240 mm2/phút G 150 – 240 mm2/phút
Độ cắt côn tiêu chuẩn 3° / 80 mm 3° / 80 mm 3° / 80 mm
Đường kính dây cắt (mm) 0.10 – 0.20 0.10 – 0.20 0.10 – 0.20
Phần mềm điều khiển AutoCut / HL AutoCut / HL AutoCut / HL
Nguồn điện & Công suất 380V 50Hz (3 kW) 380V 50Hz (3 kW) 380V 50Hz (3 kW)

4. Kết luận

Đầu tư Máy cắt dây CNC tại An Phát Linh An là bước nâng cấp công nghệ chiến lược giúp doanh nghiệp nâng cao năng lực sản xuất, đảm bảo độ chính xác ổn định lâu dài và gia tăng sức cạnh tranh trên thị trường cơ khí chế tạo.

Liên hệ ngay Hotline 0978.948.947 hoặc 0901.784.288 để nhận tư vấn chuyên sâu và báo giá ưu đãi nhất!
